CÔNG CỤ DỤNG CỤ

Thông số kỹ thuật 8124

Giá trị đo

• Đường kính kìm

Ø68mm

• Dải đo dòng điện

AC 1000A

• Điện áp ngõ ra

AC 500mV/1000A

• Chuyển pha

±1.0º (45 – 65Hz)

• Trở kháng đầu ra

1Ω

• Phụ kiện tùy chọn

Giắc cắm 7146; Dây nối dài 7185

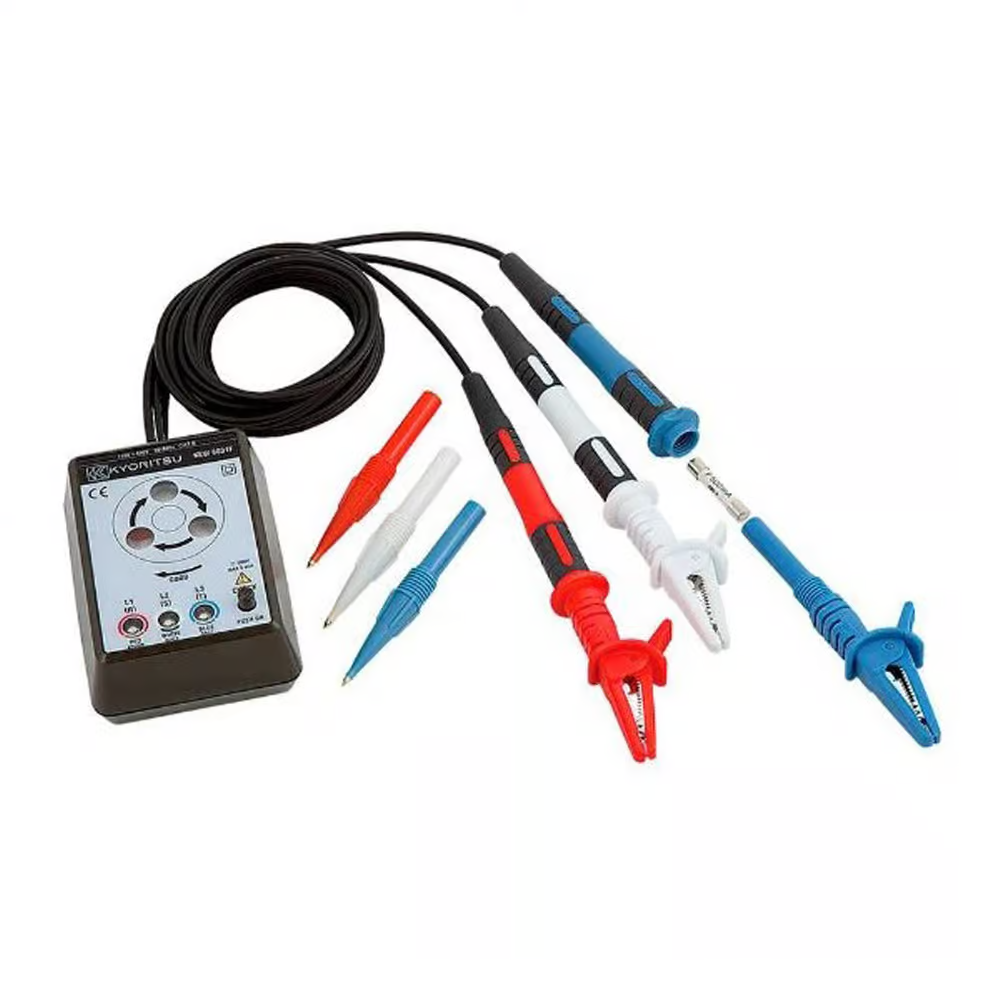

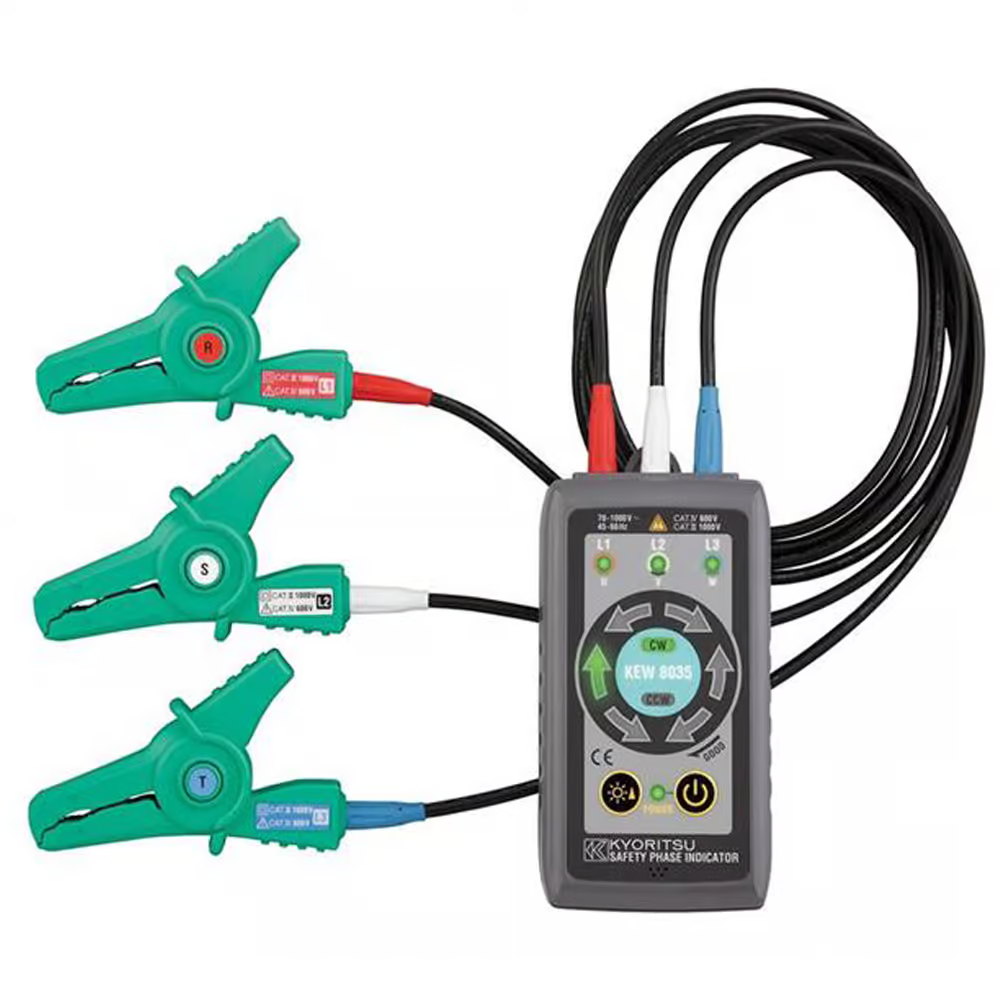

Chức Năng

Kiểm tra thứ tự pha

Phương pháp kiểm tra

Kiểm tra cảm ứng

Dãi điện áp kiểm tra

Từ 70V đến 1000V AC pha này sang pha khác

Tiết diện kìm đo

Từ Ø2.4mm đến 30mm

Tần số đo

45 đến 66Hz

Thông số kỹ thuật 2062BT

Giá trị đo

• Kiểu đấu dây

1 Phase 2 Dây, 1 Phase 3 Dây, 3 Phase 3 dây, 3 Phase 4 Dây

• Các phép đo và thông số

Điện áp, Dòng điện, Tần số, Công suất tác dụng, Công suất phản kháng, Công suất biểu kiến, Hệ số công suất , Góc pha, Sóng hài, Thứ tự phase

• Điện áp AC (V)

1000 V

• Hệ số đỉnh

1.7 hoặc thấp hơn

• Dòng điện AC (A)

40/400/1000 A (3 dải đo tự động)

• Hệ số đỉnh

3 hoặc thấp hơn tại dải dòng điện 40A/400A
3 hoặc thấp hơn 1500Atại dải dòng điện 1000A

• Tần số (Hz)

40.0 – 999.9Hz

• Công suất hoạt động

40.00/400.0/1000kW

• Công suất phản kháng

40.00/400.0/1000kVA

• Công suất biểu kiến

40.00/400.0/1000kVar

• Hệ số công suất

 -1.000 – 0.000 – +1.000.

• Góc phase

 -180.0 – 0.0 – +179.9.

• Tổng sóng hài THD-R/THD-F

 0.0% – 100.0%

• Thứ tự phase

ACV 80 – 1100V (45 – 65Hz)

• Đường kính kẹp

φ55mm max

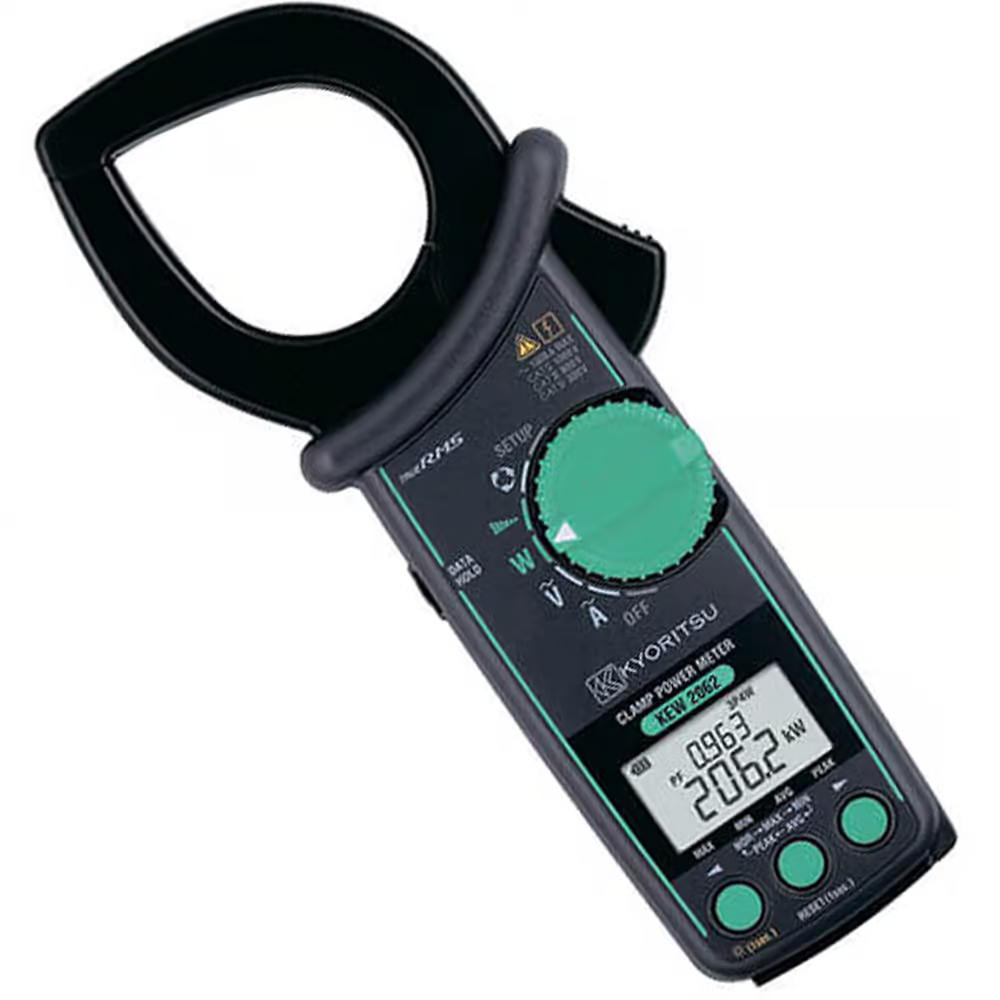

Thông số kỹ thuật 2062

Giá trị đo

• Kiểu đấu dây

1 Phase 2 Dây, 1 Phase 3 Dây, 3 Phase 3 dây, 3 Phase 4 Dây

• Các phép đo và thông số

Điện áp, Dòng điện, Tần số, Công suất tác dụng, Công suất phản kháng, Công suất biểu kiến, Hệ số công suất Góc pha, Sóng hài ,Thứ tự phase

• Điện áp AC

1000 V

• Hệ số đỉnh

1.7 hoặc thấp hơn

• Dòng điện AC

40/400/1000 A (3 dải đo tự động)

• Hệ số đỉnh

3 hoặc thấp hơn tại dải dòng điện 40A/400A
3 hoặc thấp hơn 1500Atại dải dòng điện 1000A

• Tần số

40.0 – 999.9Hz

• Công suất hoạt động

40.00/400.0/1000kW

• Công suất phản kháng

40.00/400.0/1000kVA

• Công suất biểu kiến

40.00/400.0/1000kVar

• Hệ số công suất

 -1.000 – 0.000 – +1.000.

• Góc phase

 -180.0 – 0.0 – +179.9.

• Tổng sóng hài THD-R/THD-F

 0.0% – 100.0%

• Đường kính kẹp

φ55mm max

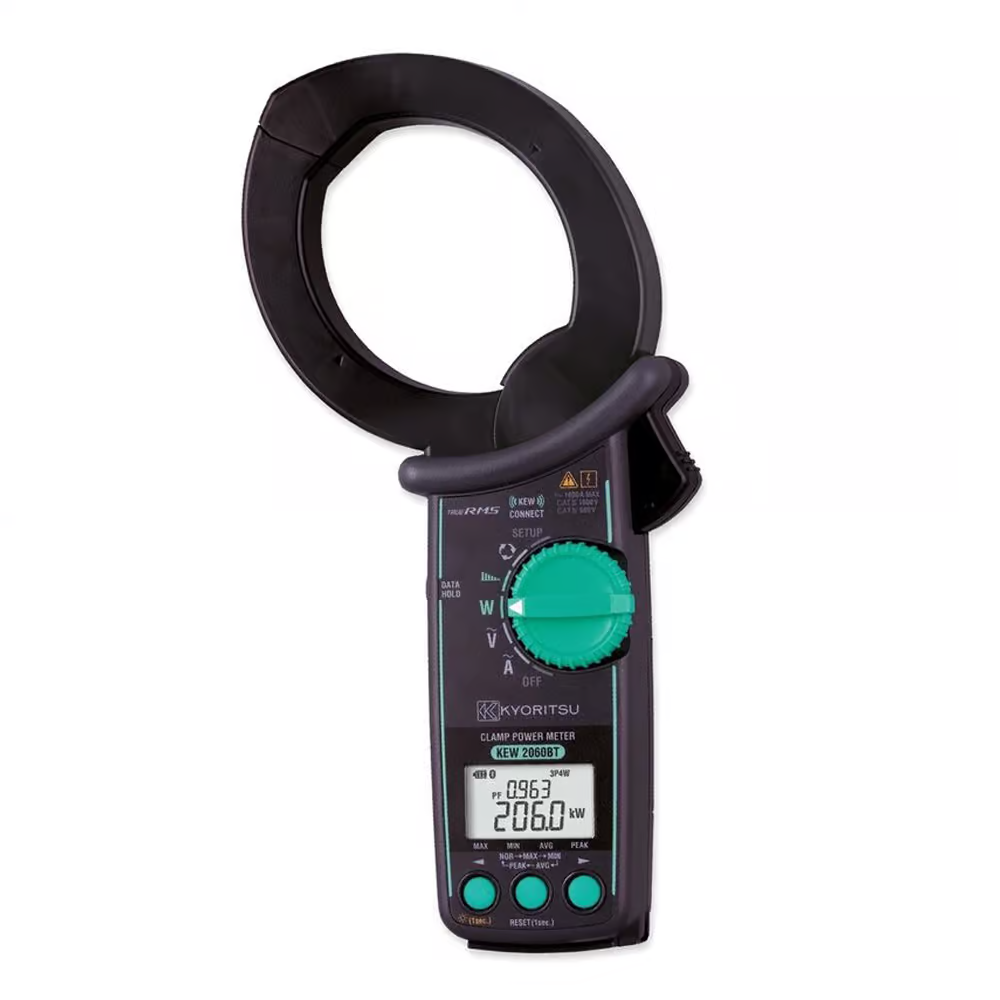

Thông số kỹ thuật 2060BT

Giá trị đo

• Kiểu đấu dây

1 Phase 2 Dây, 1 Phase 3 Dây, 3 Phase 3 dây, 3 Phase 4 Dây

• Các phép đo và thông số

Điện áp, Dòng điện, Tần số, Công suất tác dụng, Công suất phản kháng, Công suất biểu kiến, Hệ số công suất Góc pha, Sóng hài ,Thứ tự phase

• Điện áp AC (V)

1000 V

• Hệ số đỉnh

1.7 hoặc thấp hơn

• Dòng điện AC

40/400/1000 A

• Hệ số đỉnh

3 hoặc thấp hơn tại dải dòng điện 40A/400A
3 hoặc thấp hơn 1500Atại dải dòng điện 1000A

• Tần số

40.0 – 999.9Hz

• Công suất hoạt động

40.00/400.0/1000kW

• Công suất phản kháng

40.00/400.0/1000kVA

• Công suất biểu kiến

40.00/400.0/1000kVar

• Hệ số công suất (cosØ)

 -1.000 – 0.000 – +1.000.

• Góc phase (Đối với kiểu đấu 1 Phase 2 Dây)

 -180.0 – 0.0 – +179.9.

• Tổng sóng hài THD-R/THD-F

 0.0% – 100.0%

• Thứ tự phase

ACV 80 – 1100V

• Đường kính kẹp

φ75 mm

Kiểm tra điện trở đất

-

Dải đo

0~20Ω/ 0~200Ω/ 0~1500Ω

Kiểm tra dòng AC

-

Dải đo

100/1000mA/10A/30A
