Ampe kìm 2000A Hioki CM4141-50

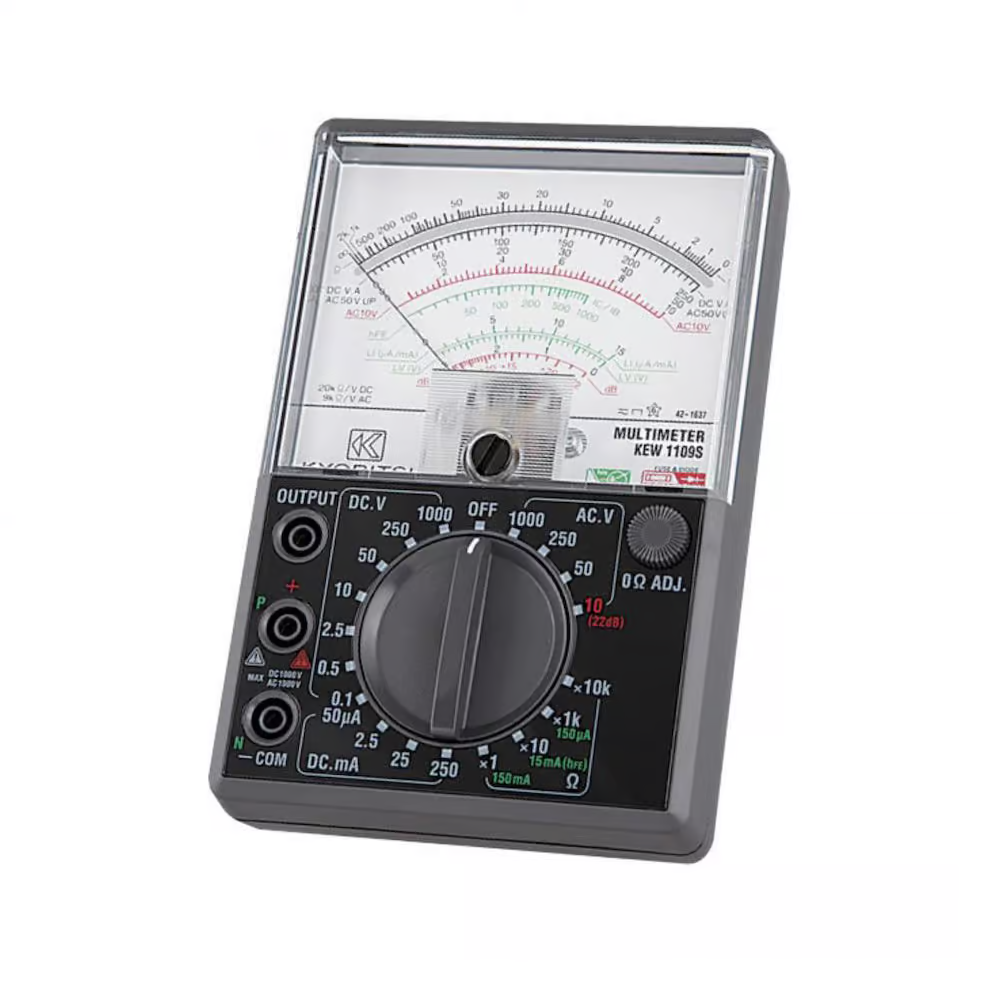

Điện áp DC

0.1/0.5/2.5/10/50/250/1000V

Điện áp AC

10/50/250/1000V

Dòng điện DC

50µA/2.5/25/250mA

Điện trở

2/20kΩ/2/20MΩ

Thông số kỹ thuật 2009R

Giá trị đo

• Dòng điện AC (A)

400/2000A

• Dòng điện DC (A)

400/2000A

• Điện áp AC (V)

40/400/750V

• Điện áp DC (V)

40/400/1000V

• Điện trở (Ω)

400/4000Ω

• Đo liên tục

Còi kêu <20Ω

• Tần số (Hz)

10 – 4000Hz

• Đường kính kìm

Ø55mm max

Điện áp DC

50.000/500.00/2400.0mV/5.0000/50.000/500.00/1000.0V

Điện áp AC

50.000/500.00mV/5.0000/50.000/500.00/1000.0V

Điện áp DC+AC

5.0000/50.000/500.00/1000.0V

Dòng điện DC

500.00/5000.0µA/50.000/500.00mA/5.0000/10.000A

Dòng điện DC+AC

500.00/5000.0µA/50.000/500.00mA/5.0000/10.000A

Điện trở

500.00Ω/5.0000/50.000/500.00kΩ/5.0000/50.000MΩ

Kiểm tra thông mạch

500.0Ω

Kiểm tra diode

 2.4V

Điện dung

5.000/50.00/500.0nF/5.000/50.00/500.0µF/5.000/50.00mF

Tần số

2.000~9.999/9.00~99.99/90.0~999.9Hz/0.900~9.999/9.00~99.99kHz

Chức Năng

Kiểm tra thứ tự pha

Phương pháp kiểm tra

Kiểm tra cảm ứng

Dãi điện áp kiểm tra

Từ 70V đến 1000V AC pha này sang pha khác

Tiết diện kìm đo

Từ Ø2.4mm đến 30mm

Tần số đo

45 đến 66Hz

Điện áp DC

400mV/4/40/400/600V

Điện áp AC

400mV/4/40/400/600V

Dòng điện DC

400/4000µA/40/400mA/4/10A

Dòng điện AC

400/4000µA/40/400mA/4/10A

Điện trở

400Ω/4/40/400kΩ/4/40MΩ

Kiểm tra thông mạch

400Ω

Kiểm tra điốt

Điện áp 1.5V, dòng kiểm tra 0.4mA

Tụ điện

40/400nF/4/40/100µF

Tần số

5.12/51.2/512 Hz/ 5.12/51.2/512 kHz/ 5.12/10 MHz

Thông số kỹ thuật 2062BT

Giá trị đo

• Kiểu đấu dây

1 Phase 2 Dây, 1 Phase 3 Dây, 3 Phase 3 dây, 3 Phase 4 Dây

• Các phép đo và thông số

Điện áp, Dòng điện, Tần số, Công suất tác dụng, Công suất phản kháng, Công suất biểu kiến, Hệ số công suất , Góc pha, Sóng hài, Thứ tự phase

• Điện áp AC (V)

1000 V

• Hệ số đỉnh

1.7 hoặc thấp hơn

• Dòng điện AC (A)

40/400/1000 A (3 dải đo tự động)

• Hệ số đỉnh

3 hoặc thấp hơn tại dải dòng điện 40A/400A
3 hoặc thấp hơn 1500Atại dải dòng điện 1000A

• Tần số (Hz)

40.0 – 999.9Hz

• Công suất hoạt động

40.00/400.0/1000kW

• Công suất phản kháng

40.00/400.0/1000kVA

• Công suất biểu kiến

40.00/400.0/1000kVar

• Hệ số công suất

 -1.000 – 0.000 – +1.000.

• Góc phase

 -180.0 – 0.0 – +179.9.

• Tổng sóng hài THD-R/THD-F

 0.0% – 100.0%

• Thứ tự phase

ACV 80 – 1100V (45 – 65Hz)

• Đường kính kẹp

φ55mm max

Thông số kỹ thuật 2204R

Giá trị đo

• Dòng điện AC A (RMS)

4.000/40.00/400.0A

• Hệ số CF

Thang đo toàn phần CF <1,6, 1/2 thang đo CF <3,2;

Giá trị đỉnh đầu vào bằng √2 lần giá trị lớn nhất của từng dài đo

• Đường kính vòng

Ø70mm

Thông số kỹ thuật

Giá trị đo

• Đo nhiệt độ từ xa không tiếp xúc

 -60.0 tới 760.0°C; độ phân giải: 0.1°C

• Thời gian đáp ứng

1 giây

• Độ dài bước sóng đo

8 tới 14 μm

• Đường kính vùng đo

φ100 mm tại khoảng cách 3000 mm
